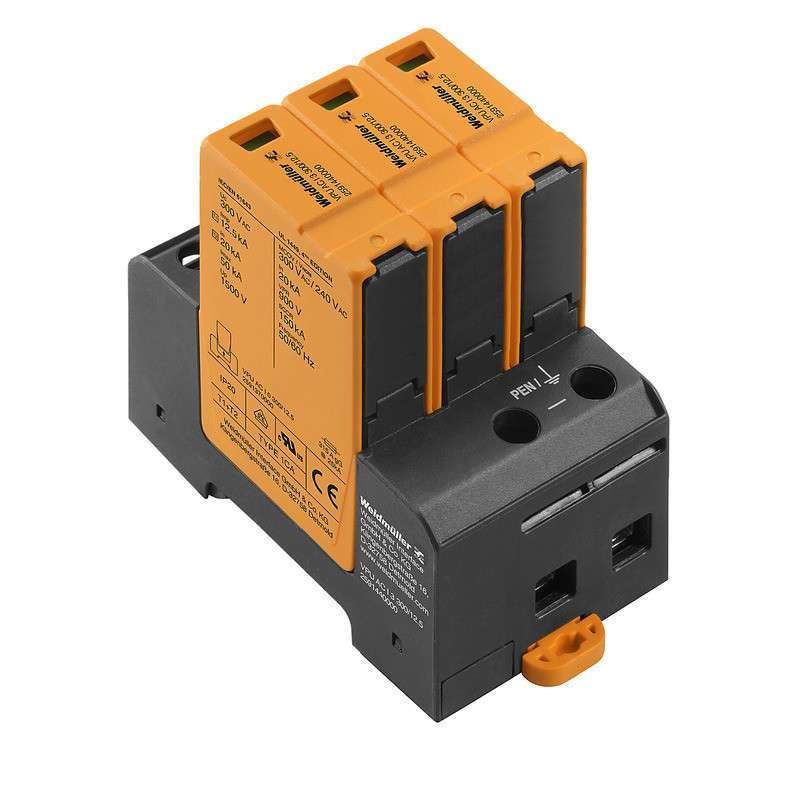

Weidmüller Túlfeszültség levezető - VPU AC I 3 300/12.5

Weidmüller napelemes túlfeszültség védelem

Korszerű AC/DC oldali túlfeszültség-védelemi eszközök napelemes rendszerekhez.
Védje meg energiatermelő berendezéseit a túlfeszültségtől!
Megbízható védelmi technológia, amellyel a lehető legjobb rendelkezésre állási arány érhető el.

Típus	VPU AC I 3 300/12.5
Rendelési szám	2591440000
Verzió	Túlfeszültség-levezető, Kisfeszültség, Túlfeszültség-védelem, TN-C (U0≤ 230/400 V), UP(L/N-PE) ≤1,5 kV
Produktmerkmale - A3 |Méretek és tömegek
Szélesség	54 mm
Szélesség (coll)	2.126 inch
Magasság	90 mm
Magasság (coll)	3.5433 inch
Mélység	93 mm
Mélység (coll)	3.6614 inch
Nettó tömeg	510 g
Produktmerkmale - A4 | Hőmérsékletek
Páratartalom	5 - 95% rel. humidity
Tárolási hőmérséklet, max.	85 °C
Tárolási hőmérséklet, min.	-40 °C
Üzemi hőmérséklet, max.	85 °C
Üzemi hőmérséklet, min.	-40 °C
Üzemi hőmérséklet	-40 °C...85 °C
Tárolási hőmérséklet	-40 °C...85 °C
Produktmerkmale - PA |UL névleges adatok
Voltage type	AC
Tanúsítvány száma (cURus)	E354261
Névleges feszültség, UN	240 V
VPR (L/N-PE)	900 V
MCOV (L/N-PE)	300 Vac
SCCR	150 kA
In	20 kA
Kategória	SPD TYPE 1CA
Produktmerkmale - PA53 |IEC / EN névleges adatok
Biztosíték	250 gG @50 kA Isccr, 315 gG @25 kA Isccr
Energia koordináció (≤10 m)	I. típus, II. típus, III. típus
Feszültség típusa	AC
Frekvenciatartomány, max.	60 Hz
Frekvenciatartomány, min.	50 Hz
Jelzőérintkező	Nem
Kisfeszültségű hálózat	TN-C (U0≤ 230/400 V)
Kisülési áram Imax (8/20µs) vezeték-PE	50 kA
Kisülési áram In (8/20 µs) vezeték-PE	20 kA
Követelmény kategória az IEC 61643-11 szerint	I. típus, II. típus
Követelmény osztály az EN 61643-11 szerint	T1, T2
Követőáram kioltási képesség, Ifi	Műszaki okok miatt nem áll rendelkezésre
Max. folytonos feszültség, Uc (AC)	300 V
Névleges feszültség (AC)	230 V
Pólusszám	3
Rövid idejű túlfeszültség (feszültségcsúcs) – TOV	337 V
Rövidzárlati terhelhetőség ISCCR	50 kA
Szabványok	IEC61643-11, EN61643-11
Szivárgási áram U feszültségnéln	0.6 mA
Villámimpulzus-áram |imp(10/350 µs)	12.5 kA
Válaszidő	≤ 25 ns
Védelmi szint, UP (típus)	≤1,5 kV
Produktmerkmale - PA53 |Szigetelések koordinálása EN 50178 szerint
Szennyezés súlyossága	2
Túlfeszültség kategória	III
Produktmerkmale - PA53 |Általános adatok
Kivitel	Installációs ház; 3 modulos, Insta IP 20
Magasság	≤ 4000 m
Optikai működésjelzés	zöld = OK; piros = meghibásodott levezető - cserélje
Szegmens	Teljesítményelosztás
Szín	narancssárga, fekete
Sín	TS 35
UL 94 éghetőségi osztály	V-0
Változat	Túlfeszültség-védelem
Védelmi osztály	IP20 felszerelt állapotban
Produktmerkmale - PAxx |Csatlakozási adatok
Vezetékcsatlakozás-technika	Csavaros csatlakozás
Csatlakozás típusa	Csavaros csatlakozás
Csupaszolási hossz, névleges csatlakozás	15 mm
Meghúzási nyomaték, min.	2 Nm
Meghúzási nyomaték, max.	4.5 Nm
Rögzítési tartomány, névleges csatlakozás	16 mm²
Rögzítési tartomány, névleges csatlakozás, min.	4 mm²
Rögzítési tartomány, névleges csatlakozás, max.	35 mm²
Vezeték keresztmetszet, tömör, min.	2.5 mm²
Vezeték keresztmetszet, tömör, max.	35 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, min.	2.5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, max.	25 mm²
Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), min.	2.5 mm²
Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), max.	25 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min.	2.5 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max.	35 mm²
Produktmerkmale - ZZ | Besorolások
ETIM 3.0	EC000381
ETIM 4.0
ETIM 5.0	EC000510
ETIM 6.0	EC000941
UNSPSC	30-21-19-22
eClass 5.1	27-14-02-01
eClass 6.2	27-13-08-02
eClass 7.1	27-14-02-01
eClass 8.1	27-14-02-01
eClass 9.0	27-13-08-05
eClass 9.1	27-13-08-05
Produktmerkmale - zzz | Jóváhagyások
Jóváhagyások	CE; CURUS; EAC; VDE
ROHS	Megfelel
